Ürün Özellikleri:
İnce işlenmiş karbon çelik koronal tüp
Yüksek mukavemetli döküm alüminyum uç örtüsü ve dökme demir uç kapağı
Karbon çeliği uç şaftı
Ultra düşük gürültü ve iletimin uzun servis ömrünü sağlamak için yüksek kaliteli alaşım çelik taşlama dişlisi.
Geleneksel voltaj ve frekansa sahip her türlü motor üretebilir.
Motor, Avrupa'ya göre tasarlanmış ve yapılır IEC standart
Yalıtım sınıfı F sınıfıdır
Motor Yerleşik Aşırı Isı Koruyucu
Deşarjdan önce, tüm elektrikli silindirler standart ve tam elektrik testlerine göre doldurulur.
Mühür derecesi IP66/67'dir
Ürün CE güvenlik kimlik doğrulamasını geçti
Tüm seriler elektrikli silindirler, müşteri gereksinimlerine göre standart olmayan ürünler üretebilir.

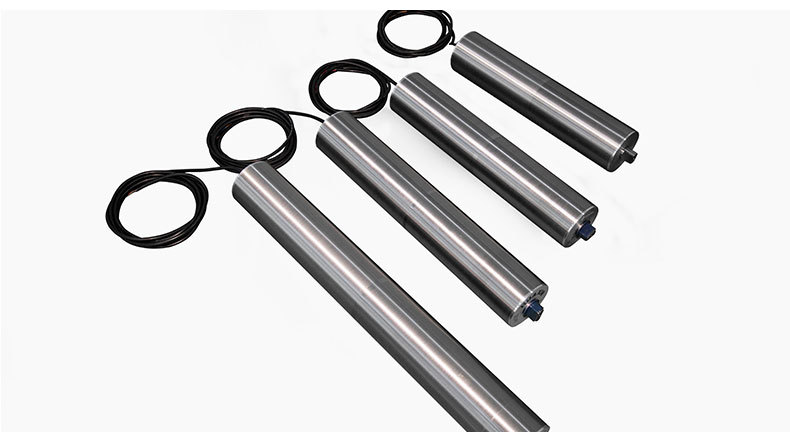

HX113 elektrikli silindirler, alan, düşük gürültü ve yüksek güç iletimi için özel gereksinimlere sahip şanzıman ekipmanı için kullanılabilir. HX113 elektrikli silindir yüksek teknoloji işleme araçlarını benimser. Yüksek alaşımlı çelik dişli ve özel yüksek hassasiyetli montaj yöntemi ince öğütme yoluyla, elektrikli davul, düşük gürültü ve güç gereksinimleri açısından bu tür bir ürünün dünya standartlarında seviyesine ulaşmıştır. Ürün aşağıdaki endüstrilerde yaygın olarak kullanılmaktadır:

Güvenlik Denetim Makinesi (Havaalanı ve İstasyon)
Havaalanı Bagaj İşleme Sistemi
Ambalaj makineleri
Güç Kemeri Ölçeği
Farmasötik endüstrisi
Gıda işleme
Kümes hayvanları işleme endüstrisi
Posta Sıralama
Bant konveyör

Özellikler

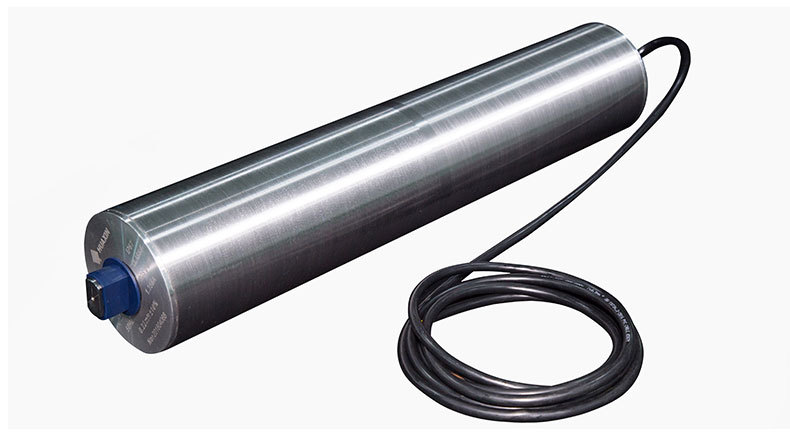

Elektrikli davul silindiri
Standart silindir düşük karbonlu çeliktir ve bitmiş ürün antirust yağı ile kaplanmıştır.
Gıda Sınıfı Silindir 304 Paslanmaz Çelik
Standart silindirin yüzeyi, antiskit ipliği ile işlenir

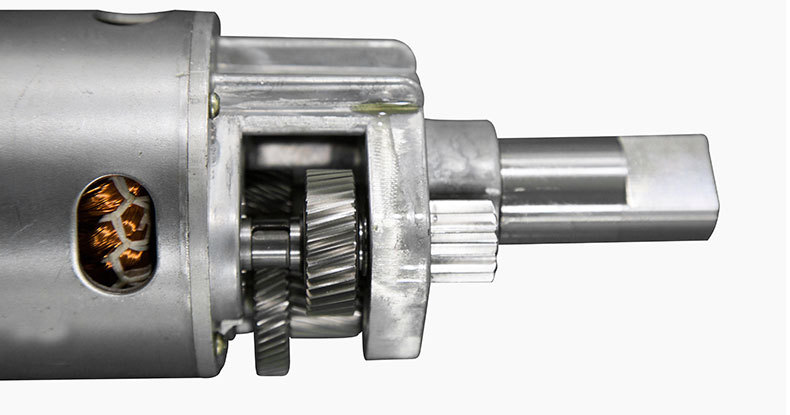

dişli sürücü
Şanzıman sırasında ultra düşük gürültü sağlamak için yüksek alaşımlı çelik hassas taşlama dişlisi.
Kalıp döküm alüminyum dişli kutusu;
Elektrikli makineler
Motor frekansı 50Hz veya 60Hz olduğunda, dünya çapında her türlü evrensel voltaja uygulanabilir.
Motor yalıtım derecesi F seviyesi;
Tüm motor ek aşırı ısınma koruyucusu,
Motor Yağı Daldırma Isı Dağılımı
Kablo bittiğinde kablonun standart uzunluğu 3 metre.
Elektrikli silindirin sızdırmazlığı
Şaft ucu için çift conta tasarımı
Elektrikli silindirin conta koruma seviyesi IP66/67'dir
Yağ enjeksiyonu
Fabrika fabrikasının dışına çıkmadan önce elektrikli silindir standart yağa enjekte edildi
50000 saatte bir yağ değiştirin
Diğer
Backstop, silindirin minimum uzunluğunu etkilemeden takılabilir.
Elektromanyetik fren takılabilir, ancak silindirin en kısa uzunluğu buna göre uzar.
Yatay kurulum
Hız ve namlu uzunluğu, müşterinin gereksinimlerine göre yapılabilir
Müşteri gereksinimlerine göre, her türlü standart olmayan elektrikli silindir yapılabilir.
Uluslararası Otoritedeki CE'nin Güvenlik Sertifikası

Elektrik Silindiri -1*220V/50Hz- Parametre Metre -1

Standart olarak minimum silindir uzunluğu ağırlığı ile silindir her seferinde 100 mm artırılacak ve elektrik silindirinin ağırlığı 2kg artacaktır.
Notlar:
1 - Standart Montaj Seçenekleri
2 - Standart olmayan ortak seçenekler
3 - Seçerken üretici ile kısıtlayıcı seçenekler onaylanmalıdır.

dişli sürücü
Şanzıman sırasında ultra düşük gürültü sağlamak için yüksek alaşımlı çelik hassas taşlama dişlisi.
Kalıp dökülen alüminyum dişli kutusu
Elektrikli makineler
Frekans 50Hz veya 60Hz olduğunda, dünya çapında her türlü evrensel voltaja uygulanabilir.
F Motor yalıtım derecesi derecesi
Tüm motor ek aşırı ısınma koruyucusu
Motor Yağı Daldırma Isı Dağılımı
Kablo bittiğinde kablonun standart uzunluğu 3 metre.
Elektrikli silindirin sızdırmazlığı
Şaft ucu için çift conta tasarımı
Elektrikli silindirin conta koruma seviyesi IP66/67'dir
Yağ enjeksiyonu
Fabrika fabrikasının dışına çıkmadan önce elektrikli silindir standart yağa enjekte edildi
50000 saatte bir yağ değiştirin
Diğer
Backstop, silindirin minimum uzunluğunu etkilemeden takılabilir.
Elektromanyetik fren takılabilir, ancak silindirin en kısa uzunluğu buna göre uzar.
Yatay kurulum hızı ve silindir uzunluğu müşteri gereksinimlerine göre yapılabilir.
Müşteri gereksinimlerine göre, her türlü standart olmayan elektrikli silindir yapılabilir.
Uluslararası Otoritedeki CE'nin Güvenlik Sertifikası

Uygulama ortamı ve elektrikli silindirin önlemleri

1. Düşük sıcaklık ortamı ve yüksek sıcaklık ortamı:
Elektrikli silindirin normal sıcaklığı +5 ile +40 arasındadır.
Elektrikli silindirleri +5 C veya üzerindeki sıcaklıklarda veya +40 C'nin üzerindeki sıcaklıklarda kullanırken, özel yağlayıcılar gereklidir.

2, deniz seviyesinden 1000 metreden fazla ortam:
Yükseklik yüksek olduğunda, atmosfer basıncı azalır, bu da elektrikli silindirin iç basıncını artıracaktır. Time Danışmanlık Tedarikçileri Kullanın

3. Ultra Düşük Gürültü Ortamı:
Özel elektrikli silindirlerin kullanılması gerekiyor

4. Hassas hız gereksinimlerine sahip ortam:
Enkoder ve inverter elektrikli silindire bağlandığında ve hassas taşıma hızına ihtiyaç duyduğunda, lütfen tedarikçi ile belirtin. Evrensel elektrikli silindirin nominal hızı, gerçek hızdan yaklaşık% 10 sapmadır. Numune üzerinde işaretlenen kayışın hızı ve elektrikli silindir etiketi tam yük ve karşılık gelen çapta hesaplanır.

5, daha fazla toz ve yüksek nem ortamı; yüksek basınçlı su ile temizlenmesi gereken gıda üretim ortamı; Balıkçılık konveyörünün ve diğer deniz ortamının deniz ortamı; Geri dönüşüm ve aşındırıcı ortam; çevrenin yağ veya lipit malzemeleri ile tedavisi; Kimyasal Kullanım veya Üretim Ortamı:
Elektrikli silindirin sızdırmazlık seviyesi IP 66/67 olmalı ve 304 paslanmaz çelik silindir, uç örtüsü ve aks başı kullanılmalı veya silindir, uç örtü ve şaft başlığı nikel ile kaplanır veya silindirdir tutkalla kaplı.

6. Suda kullanılan çevre:
Bu elektrikli silindir sualtı operasyonu için kullanılamaz.

7. Tehlikeli gaz veya yangın ve patlama koruma gereksinimlerinin olabileceği yeraltı, madencilik veya tünel ortamlarında kullanılabilir.
Elektrikli silindirler patlamaya dayanıklı ürünler değildir ve bu ortamda kullanılamaz.

8. Sık sık başlangıç ​​/ dur
HX82, HX113 ve HX138 serisi elektrikli silindirlerin 10 kez / dakika başlamasına izin verilir.
HX138 ve HX165 serisi elektrikli silindirlerin 5 kez / dakika başlamasına izin verilir.

9. Konumlandırma konveyör, eğimli konveyör ve geri dönüşümlü tırmanma konveyör.
Elektromanyetik frenli elektrikli silindirler kullanılmalıdır (HX82 ve HX113 serisi hariç).

10. Tersine edici olmayan eğim konveyör
Mekanik ters rotasyon cihazlarına sahip elektrikli silindirler (HX82 ve HX113 serisi) kullanılmalıdır.

11. Şanzıman Konveyörü
Çift hızlı motorlar veya frekans dönüştürücüler kullanılmalıdır.

12, Düzenli, Ters İşlem Konveyörü
Pozitif rotasyon ile tersine çevirme arasında bir zaman gecikmesi vardır. Elektrikli silindir, elektriği açmadan önce tamamen durdurulmalıdır. Konveyör, elektrikli silindirin konveyörün ortasına monte edilmesini önerir.

13, elektrikli silindir, silindir 2/3 genişliğinden daha az bir kayış veya deri kayış kullanmaz. Özel elektrikli silindir kullanıldığında, doğrudan tedarikçi ile temasa geçilebilir.

14, Transport 1, HX marka elektrikli silindir, kullanımda, bakım ve özel dikkat gerektirmez, güç kaynağını doğru bir şekilde bağlayın. Makinede keskin bir kenar ve otomatik bir izleme cihazı
Yüksek güçlü elektrikli silindir için doğrudan tip silindir seçilmelidir

Elektrikli silindirin bakımı

1, bakıma ve özel ilgiye gerek yok, güç kaynağını doğru bir şekilde bağlayın.
2, bakım veya onarım gerekiyorsa, elektrikli silindir bağlantı kutusunu açmadan önce güç kaynağı kesilmelidir.
3, elektrikli silindirin herhangi bir sorun giderilmesinden önce, motor yeniden başlatılmamalıdır.
4, elektrikli silindirlerin açılması ve sökülmesi bakım gereksinimleri çok katıdır ve bu ürünün üreticilerinin onarımı genellikle fabrikanın iyi işlevine ulaşamamıştır. Elektrikli davul başarısız olduğunda, kullanıcı tedarikçiye zamanında sorabilir.
5, elektrikli silindirin iki ucu rafa güvenilir bir şekilde sabitlenmelidir. Kazaları ve yaralanmaları önlemek için, tüm döner parçalar her zaman koruyucu cihazlarla donatılmalıdır.
6, fabrikadan önce elektrik silindiri standart yağlama yağına enjekte edildi.
7, HX113a Serisi Elektrik Silindirleri, 1 kez toplam 50000 saatlik yağ değişimi yapılması önerilir, yani 50000 saat bakımsız; HX113 DC Serisi Elektrikli silindirler tüm ömrü boyunca yağ veya bakımı değiştirmeye gerek yok Herhangi bir zamanda, yani yaşam için hiçbir bakım.

8, elektrikli silindirin çalışmasında, kayışın iç tarafı burunlara taşınmamalıdır. Elektrikli silindirin yüzeyi düzenli olarak temizlenmelidir, aksi takdirde enkaz silindirin yüzeyinde birikir, bu da elektrik silindirinin aşırı ısınmasına, gürültüsüne ve hasarına neden olur ve ayrıca kayışın akmasına ve hasar görmesine neden olur.
9, elektrik silindiri, yağ deliğinin kolay açma konumuna monte edilmelidir, böylece yağ elektrik silindirini sökmeden değiştirilebilir.
10, su, tuz, toz ve diğer aşındırıcı ortam veya tam yük çalışması ile sürekli temas eden elektrikli silindir, silindir temizliği ve bakımı sık sık yapılmalıdır.
11. Elektrikli silindirin 66/67 sızdırmazlık derecesi IP ve motoru, su altında 1 metre derinlikte 30 dakika test etmek anlamına gelir, ancak sualtı operasyonu için uygun değildir. Buna dikkat edilmelidir.
12. Grafit, molibden disülfür veya diğer iletken baz katkı maddeleri ile yağlama yağı kullanmayın. Katkı maddeleri, motorun yalıtımına veya contasına zarar verebilir.
13, yağ enjeksiyon tipi ve enjeksiyon hacmi tedarikçilere sorabilir.

Elektrikli silindirin kurulumu

1. Normal koşullar altında, elektrikli silindir, tahrikli silindire paralel ve konveyör çerçevesine dik olarak yatay olarak monte edilir. Tüm elektrikli silindirler, konveyörün çerçevesine tam olarak desteklenmeli ve sabitlenmeli ve şaft uçları deforme edilemez. Uçların uçlarının hepsi destekte desteklenmelidir.
2. Rulmanı takarken, elektrik silindirinin eksenel boşluk olmadığından emin olmak için elektrik silindirinin şaft uç düzlemi ile yakından temas edilmelidir. Yatak takılı olmadığında, şaft uç düzleminin% 80'inden fazlasının desteklendiğinden ve şaft uç düzlemi kısmı ile braket arasındaki boşluğun 0,4 mm'den az olması gerektiğinden emin olmak gerekir. Elektrik silindiri birçok kez sık sık, tersine çevrildiğinde veya başlatıldığında / durdurulduğunda boşluk olmamalıdır.
3, HX82, HX113, HX138, HX165 Tip Elektrikli Silindirler, şaftın sonunda "yukarı " veya "yukarı " ile etiketlenir. "Yukarı " veya "yukarı " nin yukarı veya tahrikli silindirin yönünde olduğundan emin olmak gerekir (dişlinin tam yağlanmasını sağlamak için), aksi takdirde gürültü aşırı ısınır, silindirdir Aşırı ısındı ve elektrikli silindir bitti. Yatak takılı olmadığında, şaft uç düzleminin% 80'inden fazlasının desteklendiğinden emin olmak gerekir, şaft ucunun ve braketin düzlem kısmı.
4, Elektrikli Silindir Tilt Montaj: HX113 Tip Elektrikli Roller Yatırma Açısı Yasaklandığında 4 dereceden fazla. Aksi takdirde, dahili soğutma yağlama yağı ucuna konsantre olduğundan, dişli tam olarak yağlanamaz, motor ısısı soğutulamaz, uzun süreli çalışma elektrik silindirinin hasarına yol açacaktır. Elektrikli eğim montaj açısı çok büyük veya dikey olduğunda, müşteriler üreticilerle iletişim kurmalı ve özel elektrikli silindirler kullanmalıdır.
