Tünel boyutu: | |
---|---|
Enerji tipi: | |
Jeneratör: | |
Kullanılabilirlik Durumu: | |
Miktar: | |
AT6550T
Safeway System

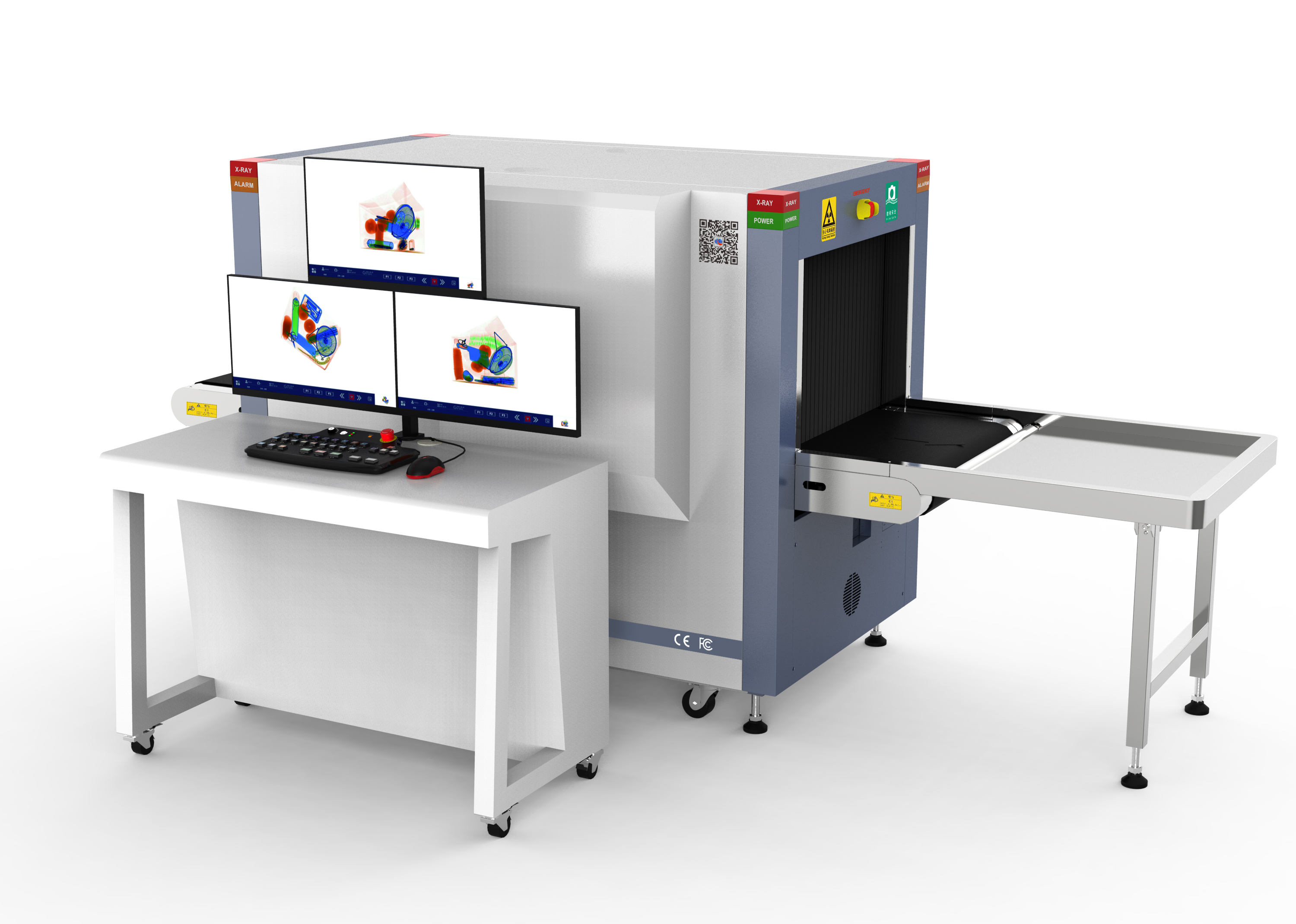

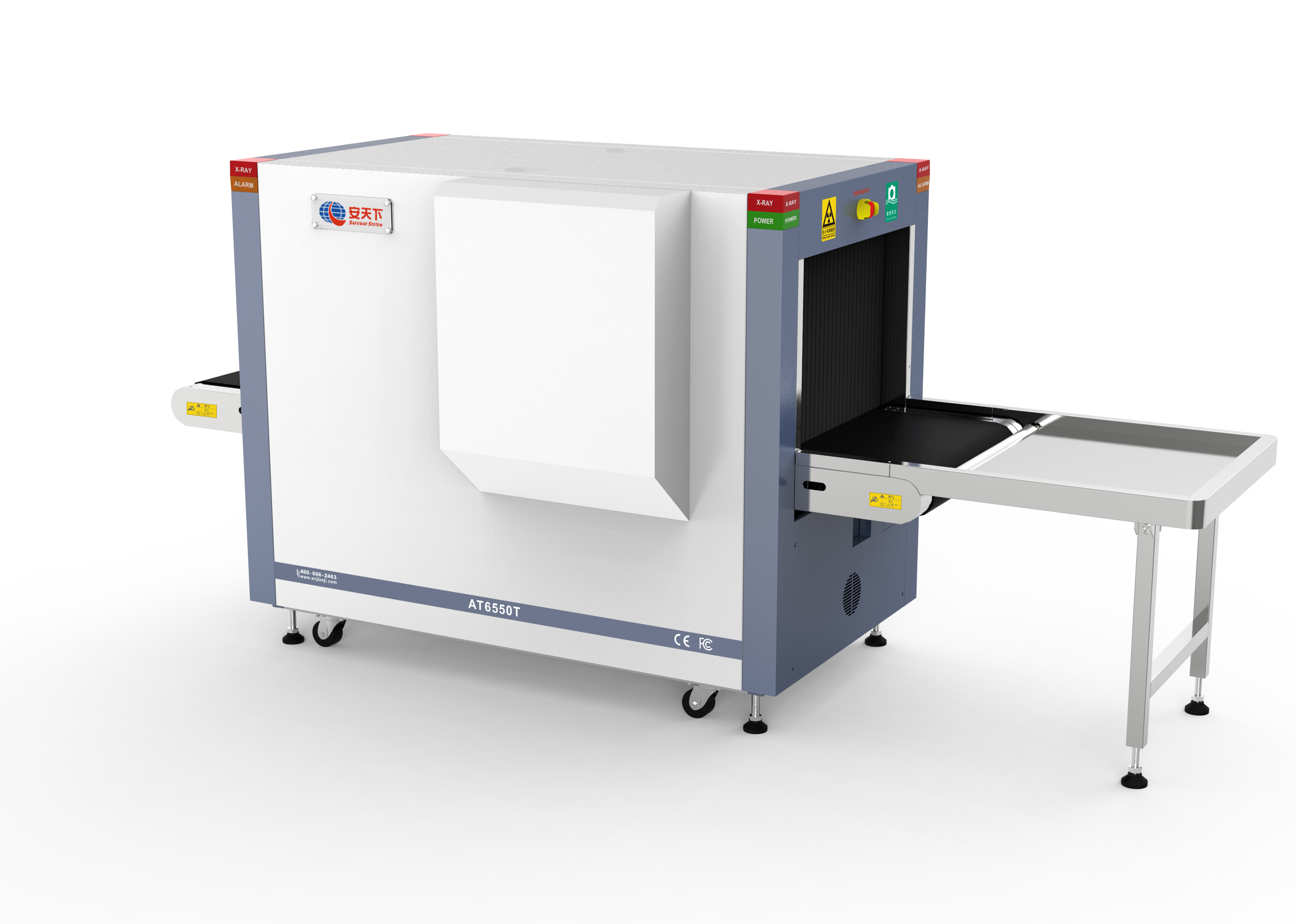

Safeway Sistemi AT6550T (3 Jeneratör + Üçlü Görünüm) X-ışını Güvenlik Denetim Ekipmanı, Safeway Inspection System Company Limited tarafından bağımsız olarak geliştirilen çok kaynaklı ve çok görüşlü bir X-ışını denetim ekipmanıdır. İncelenen nesneleri üç farklı açıdan (yatay, dikey ve yanal) taramak ve görüntülemek için üç bağımsız X-ışını kaynağı benimser; İncelenen nesneler herhangi bir açıya yerleştirilirse yerleştirilir, nesne üç boyutta özetlenebilir ve nesnenin şekli etkili bir şekilde tanımlanabilir, bu da kaçırılan tehlikeli öğeler ve yanlış alarmlar riskini önemli ölçüde azaltır. Nesneleri çevirmeye veya bunları birden çok kez taramaya gerek yoktur, bu da güvenlik denetimlerinin verimliliğini artırır.
Safeway sisteminin iç yapısı AT6550T cihazının üç bağımsız X-ışını jeneratörü ve karşılık gelen dedektör dizileri dahil olmak üzere gelişmiş ve mükemmel bir şekilde tasarlanmıştır. Güçlü görüntü işleme sistemi, veri akışlarını üç perspektiften almak, kaynaştırma ve işleme için çalışır, net, yorumlanması kolay kaynaşmış görüntüler veya bölünmüş ekran görüntüleri üretir ve olağanüstü malzeme tanımlama ve yardımcı analiz fonksiyonları sağlar.
Normal Single/Çift Görünüm | 3 jeneratör + Üçlü görüş | Avantajlar |
1-2 Sabit Görünümler | Yatay + dikey + yanal Üç X-Ray kaynağı eşzamanlı görüntüleme | Üç boyutlu bir tarama ağı, dik bıçakların algılama oranı, üst üste binen elektronik cihazlar, sıvı kaçak ve vb. |
Yanlış alarm veya algılama için çoklu malzeme katmanları | Çok görüş ve derinlemesine penetrasyon, üç görüntülemeden şüpheli alanlarda otomatik alarm | Yanlış alarmları ve gizli tehlikeli eşyaları önemli ölçüde azaltın |
Ø Akıllı analiz(AI): Üç görünümlü stereoskopik görsel analiz ve yoğunluk algoritması kullanılarak, büyük görüntüler kesin kararlara dönüştürülür. Hızlı akıllı analiz, geleneksel kaçak (bıçaklar, sıvılar, piller, vb.), Riskli nesneler (anormal montaj, patlayıcı bileşenler vb.), Gizli ilişkili nesneler (gizlenmiş tehlikeli mallar) vb.
Ø Merkezi ve uzaktan yönetim platformu: Gerçek zamanlı gözetim ve tarih yönetimi için ayrı X-ışını makinelerinden merkezi ve uzaktan ofise kadar taranan görüntüleri ve verileri hızla yakalayın ve iki kat güvenlik denetimi ve kararlarını sağlayın.
Ø Kör noktaları/oklüzyonları azaltın: Üç açıda taramak, öğeleri istifleme sorununu önemli ölçüde azaltabilir ve gizli malzemeler için daha kapsamlı bilgiler sağlayabilir.

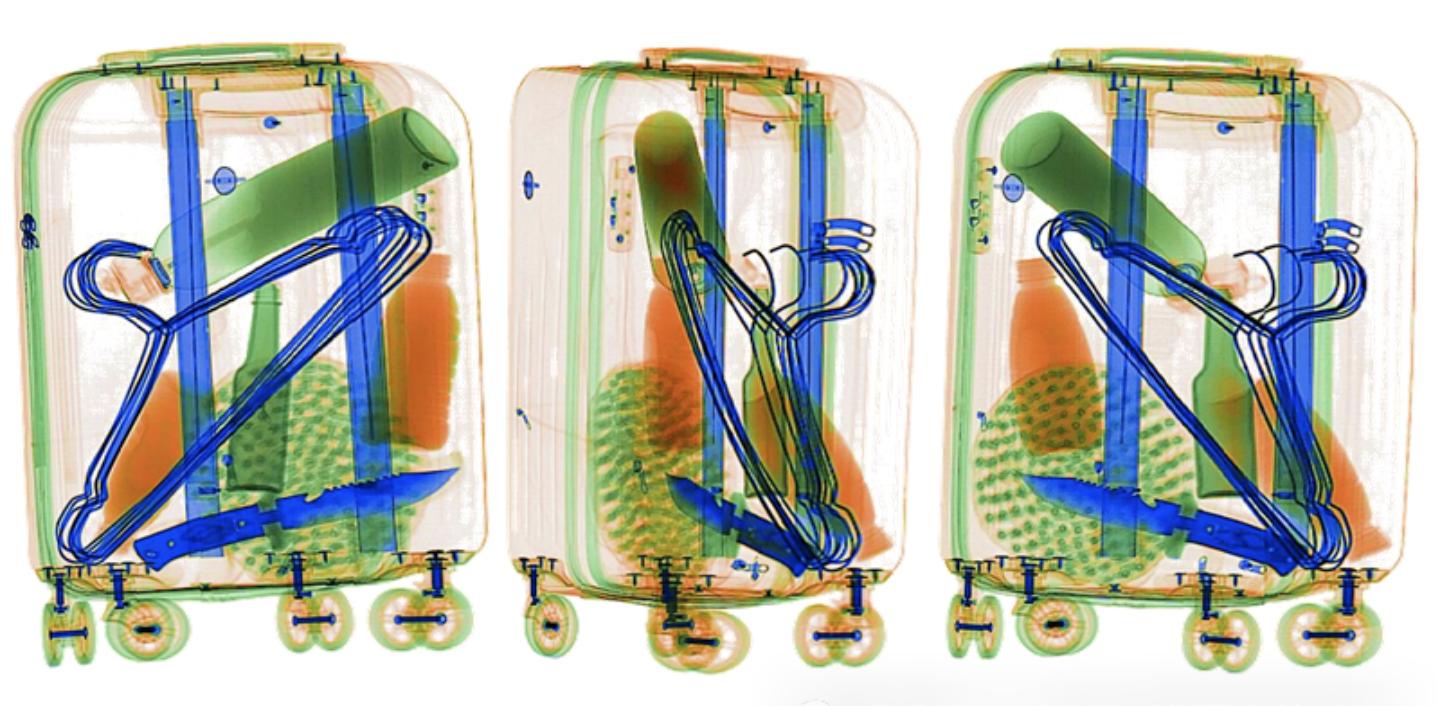

Ø Stereoskopik algı: Üç perspektiften elde edilen veriler kaynaştırılabilir ve işlenebilir ve sezgisel üç boyutlu görüntüler, operatörlerin öğelerin şeklini, konumunu ve ilişkisini daha iyi değerlendirmelerine ve şüpheli öğeleri (özellikle patlayıcılar, silahlar vb.) Tanımlama yeteneğini geliştirmelerine yardımcı olabilir.
Ø Kaçakların mükemmel tespit oranı: Materyalleri doğru bir şekilde sınıflandırmak için üç perspektifi birleştirin; Özellikle gizli patlayıcılar, silahlar, uyuşturucular ve diğer tehdit edici eşyalar için, istifleme, oklüzyon veya ürünlerin özel yerleştirilmesi nedeniyle kaçırılan algılama riskini büyük ölçüde azaltın.
Ø Güvenlik denetim verimliliğini artırın: Büyük, ağır ve karmaşık bagaj, parsel ve kargo denetlemek için uygundur; Bir tarama, öğeyi ters çevirmeden veya birden çok kez taramadan üç perspektiften bilgi alabilir ve incelemeyi hızlandırabilir.
Ø En yüksek güvenliği karşılayın gereksinim: Genellikle yüksek hızlı demiryolu metroları, kilit hükümet tesisleri, büyük ölçekli etkinlik güvenliği ve önemli lojistik merkezleri gibi son derece yüksek güvenlik gereksinimlerine sahip yerlerde kullanılır.
Tünel boyutu | Kanal Boyutu 650mm (genişlik) * 500mm (yükseklik) |
Konveyör bant hızı | 0.22m/s |
Maksimum yük | 150kg |
Nüfuz etme | Penetrasyon Perspektifi 1: 38mm yukarıda |
Perspektif 2: 38mm yukarıda | |
Perspektif 3: 38mm yukarıda | |
Doğrusal çözünürlük | Perspektif 1: φ0.0787mm metal tel |
Perspektif 2: φ0.0787mm metal tel | |
Perspektif 3: φ0.0787mm metal tel | |
Penetrasyon çözünürlüğü 0.202mm metal tel | Pperspektif 1: φ0.202mm metal tel |
Perspektif 2: φ0.202mm metal tel | |
Perspektif 3: φ0.202mm metal tel | |
Uzamsal çözünürlük | Perspektif 1: Yatay: φ1.0mm, dikey: φ1.0mm, |
Perspektif 2: Yatay: φ1.0mm, dikey: φ1.0mm | |
Görüntüleme açısı 3: Yatay: φ1.0mm, dikey: φ1.0mm | |
Tek muayene dozu | 10μgy'den az |
Çevre dozu | Ortam dozu eşdeğer hızı 1μgy/s'den daha az (ekipmanın dış yüzeyinden 0,1 m'lik herhangi bir noktada test edilir, yerel ve uluslararası sağlık ve güvenlik standartlarını karşılar ve aşar) |
Yüksek verimli radyasyon koruması | Ekipmanın güvenliğini ve güvenilirliğini sağlamak için çift katmanlı kademeli, aşınmaya dayanıklı ve güçlü kurşun perdeler ve ultra kalınlığında 2-5mm kurşun plakalar |
Görüntü İşleme İşlevi | Renk/siyah ve beyaz, yerel artış, yüksek penetrasyon, düşük penetrasyon, süper artış, organik madde reddi, inorganik madde reddi, ters renk, parlatıcı, koyulaştırma, gri süpürme, büyütme, sahte renk, organik madde geliştirme, şüpheli nesne alarm işareti, kenar geliştirme işlemesi |
Sistem işlevi | Power-on Self-Test, Çok Seviye Kullanıcı Yönetimi, Görüntü Yönetimi, İpucu Yönetimi, Eğri Tanı, Klavye Tanı, Ekipman Bilgi Sorgusu, Çok Format Görüntü İhracatı, OSD Çalışma Fonksiyonu, Görüntü Yansıtma, 1-64 Kez Adımsız Büyütme, Büyüteç, Operatör Eğitimi, Aşırı Pack Görüntülerinin Doğru Konumlandırılması, Açık Kanal Hatırlatma (İsteğe bağlı), Bir Terk Kapanı, Smart Roller (Uzak Çalışma Yazılımı, Bir Terk Kapanı, Smart Roller (Uzak Çalışma Yazılımı, Bir Terek Kapatma, Smart Roller) |
Pinch karşıtı cihaz | Kemer altında benzersiz anti-pinch tasarımı ve kanalın girişinde ve çıkışında raf alma, güvenli ve güvenilir |
Üç boyutlu gösterge ışığı | Dört köşeli sütun göstergesi ışıkları, ekipman çalışma durumunun tam açılı zamanında gösterimi, basit ve güzel görünüm |
İnsanlaştırılmış tasarım | Ergonomik olarak tasarlanmış çalışma tezgahına sahip profesyonel klavye, kolay ve rahat kullanımı |
Yüksek kaliteli kemer | Konveyör bandının yüzeyi elmas-desendir, kullanım sırasında kesme ve çizilmeye daha dayanıklıdır; 2 mm kalınlık gerilmeye daha dirençlidir ve deforme olması kolay değildir; Yüzey anti-satik olarak işlenir, kullanım sırasında kontamine edilmesi kolay değildir |
Boyutlar (raf hariç) | 2255mm (uzunluk) * 1080mm (genişlik) * 1331mm (yükseklik) |
Güç kaynağı | 220VAC (±%10) 50 ± 3Hz |
Güç tüketimi | 1.5kw |
Dijital arayüz | Tüp voltajı 80-160kv (ayarlanabilir), akım 0.3-1.2ma (ayarlanabilir) |
Soğutma/Görev Döngüsü | Mühürlü Yağ Soğutma /% 100 |
Safeway Sistemi AT6550T (3 Jeneratör + Üçlü Görünüm) X-ışını Güvenlik Denetim Ekipmanı, Safeway Inspection System Company Limited tarafından bağımsız olarak geliştirilen çok kaynaklı ve çok görüşlü bir X-ışını denetim ekipmanıdır. İncelenen nesneleri üç farklı açıdan (yatay, dikey ve yanal) taramak ve görüntülemek için üç bağımsız X-ışını kaynağı benimser; İncelenen nesneler herhangi bir açıya yerleştirilirse yerleştirilir, nesne üç boyutta özetlenebilir ve nesnenin şekli etkili bir şekilde tanımlanabilir, bu da kaçırılan tehlikeli öğeler ve yanlış alarmlar riskini önemli ölçüde azaltır. Nesneleri çevirmeye veya bunları birden çok kez taramaya gerek yoktur, bu da güvenlik denetimlerinin verimliliğini artırır.
Safeway sisteminin iç yapısı AT6550T cihazının üç bağımsız X-ışını jeneratörü ve karşılık gelen dedektör dizileri dahil olmak üzere gelişmiş ve mükemmel bir şekilde tasarlanmıştır. Güçlü görüntü işleme sistemi, veri akışlarını üç perspektiften almak, kaynaştırma ve işleme için çalışır, net, yorumlanması kolay kaynaşmış görüntüler veya bölünmüş ekran görüntüleri üretir ve olağanüstü malzeme tanımlama ve yardımcı analiz fonksiyonları sağlar.
Normal Single/Çift Görünüm | 3 jeneratör + Üçlü görüş | Avantajlar |
1-2 Sabit Görünümler | Yatay + dikey + yanal Üç X-Ray kaynağı eşzamanlı görüntüleme | Üç boyutlu bir tarama ağı, dik bıçakların algılama oranı, üst üste binen elektronik cihazlar, sıvı kaçak ve vb. |
Yanlış alarm veya algılama için çoklu malzeme katmanları | Çok görüş ve derinlemesine penetrasyon, üç görüntülemeden şüpheli alanlarda otomatik alarm | Yanlış alarmları ve gizli tehlikeli eşyaları önemli ölçüde azaltın |
Ø Akıllı analiz(AI): Üç görünümlü stereoskopik görsel analiz ve yoğunluk algoritması kullanılarak, büyük görüntüler kesin kararlara dönüştürülür. Hızlı akıllı analiz, geleneksel kaçak (bıçaklar, sıvılar, piller, vb.), Riskli nesneler (anormal montaj, patlayıcı bileşenler vb.), Gizli ilişkili nesneler (gizlenmiş tehlikeli mallar) vb.
Ø Merkezi ve uzaktan yönetim platformu: Gerçek zamanlı gözetim ve tarih yönetimi için ayrı X-ışını makinelerinden merkezi ve uzaktan ofise kadar taranan görüntüleri ve verileri hızla yakalayın ve iki kat güvenlik denetimi ve kararlarını sağlayın.
Ø Kör noktaları/oklüzyonları azaltın: Üç açıda taramak, öğeleri istifleme sorununu önemli ölçüde azaltabilir ve gizli malzemeler için daha kapsamlı bilgiler sağlayabilir.
Ø Stereoskopik algı: Üç perspektiften elde edilen veriler kaynaştırılabilir ve işlenebilir ve sezgisel üç boyutlu görüntüler, operatörlerin öğelerin şeklini, konumunu ve ilişkisini daha iyi değerlendirmelerine ve şüpheli öğeleri (özellikle patlayıcılar, silahlar vb.) Tanımlama yeteneğini geliştirmelerine yardımcı olabilir.
Ø Kaçakların mükemmel tespit oranı: Materyalleri doğru bir şekilde sınıflandırmak için üç perspektifi birleştirin; Özellikle gizli patlayıcılar, silahlar, uyuşturucular ve diğer tehdit edici eşyalar için, istifleme, oklüzyon veya ürünlerin özel yerleştirilmesi nedeniyle kaçırılan algılama riskini büyük ölçüde azaltın.
Ø Güvenlik denetim verimliliğini artırın: Büyük, ağır ve karmaşık bagaj, parsel ve kargo denetlemek için uygundur; Bir tarama, öğeyi ters çevirmeden veya birden çok kez taramadan üç perspektiften bilgi alabilir ve incelemeyi hızlandırabilir.
Ø En yüksek güvenliği karşılayın gereksinim: Genellikle yüksek hızlı demiryolu metroları, kilit hükümet tesisleri, büyük ölçekli etkinlik güvenliği ve önemli lojistik merkezleri gibi son derece yüksek güvenlik gereksinimlerine sahip yerlerde kullanılır.
Tünel boyutu | Kanal Boyutu 650mm (genişlik) * 500mm (yükseklik) |
Konveyör bant hızı | 0.22m/s |
Maksimum yük | 150kg |
Nüfuz etme | Penetrasyon Perspektifi 1: 38mm yukarıda |
Perspektif 2: 38mm yukarıda | |
Perspektif 3: 38mm yukarıda | |
Doğrusal çözünürlük | Perspektif 1: φ0.0787mm metal tel |
Perspektif 2: φ0.0787mm metal tel | |
Perspektif 3: φ0.0787mm metal tel | |
Penetrasyon çözünürlüğü 0.202mm metal tel | Pperspektif 1: φ0.202mm metal tel |
Perspektif 2: φ0.202mm metal tel | |
Perspektif 3: φ0.202mm metal tel | |
Uzamsal çözünürlük | Perspektif 1: Yatay: φ1.0mm, dikey: φ1.0mm, |
Perspektif 2: Yatay: φ1.0mm, dikey: φ1.0mm | |
Görüntüleme açısı 3: Yatay: φ1.0mm, dikey: φ1.0mm | |
Tek muayene dozu | 10μgy'den az |
Çevre dozu | Ortam dozu eşdeğer hızı 1μgy/s'den daha az (ekipmanın dış yüzeyinden 0,1 m'lik herhangi bir noktada test edilir, yerel ve uluslararası sağlık ve güvenlik standartlarını karşılar ve aşar) |
Yüksek verimli radyasyon koruması | Ekipmanın güvenliğini ve güvenilirliğini sağlamak için çift katmanlı kademeli, aşınmaya dayanıklı ve güçlü kurşun perdeler ve ultra kalınlığında 2-5mm kurşun plakalar |
Görüntü İşleme İşlevi | Renk/siyah ve beyaz, yerel artış, yüksek penetrasyon, düşük penetrasyon, süper artış, organik madde reddi, inorganik madde reddi, ters renk, parlatıcı, koyulaştırma, gri süpürme, büyütme, sahte renk, organik madde geliştirme, şüpheli nesne alarm işareti, kenar geliştirme işlemesi |
Sistem işlevi | Power-on Self-Test, Çok Seviye Kullanıcı Yönetimi, Görüntü Yönetimi, İpucu Yönetimi, Eğri Tanı, Klavye Tanı, Ekipman Bilgi Sorgusu, Çok Format Görüntü İhracatı, OSD Çalışma Fonksiyonu, Görüntü Yansıtma, 1-64 Kez Adımsız Büyütme, Büyüteç, Operatör Eğitimi, Aşırı Pack Görüntülerinin Doğru Konumlandırılması, Açık Kanal Hatırlatma (İsteğe bağlı), Bir Terk Kapanı, Smart Roller (Uzak Çalışma Yazılımı, Bir Terk Kapanı, Smart Roller (Uzak Çalışma Yazılımı, Bir Terek Kapatma, Smart Roller) |
Pinch karşıtı cihaz | Kemer altında benzersiz anti-pinch tasarımı ve kanalın girişinde ve çıkışında raf alma, güvenli ve güvenilir |
Üç boyutlu gösterge ışığı | Dört köşeli sütun göstergesi ışıkları, ekipman çalışma durumunun tam açılı zamanında gösterimi, basit ve güzel görünüm |
İnsanlaştırılmış tasarım | Ergonomik olarak tasarlanmış çalışma tezgahına sahip profesyonel klavye, kolay ve rahat kullanımı |
Yüksek kaliteli kemer | Konveyör bandının yüzeyi elmas-desendir, kullanım sırasında kesme ve çizilmeye daha dayanıklıdır; 2 mm kalınlık gerilmeye daha dirençlidir ve deforme olması kolay değildir; Yüzey anti-satik olarak işlenir, kullanım sırasında kontamine edilmesi kolay değildir |
Boyutlar (raf hariç) | 2255mm (uzunluk) * 1080mm (genişlik) * 1331mm (yükseklik) |
Güç kaynağı | 220VAC (±%10) 50 ± 3Hz |
Güç tüketimi | 1.5kw |
Dijital arayüz | Tüp voltajı 80-160kv (ayarlanabilir), akım 0.3-1.2ma (ayarlanabilir) |
Soğutma/Görev Döngüsü | Mühürlü Yağ Soğutma /% 100 |
