Sistem ağı

Platform sunucusu ve güvenlik kontrol noktasının güvenlik bilgi sistemi, 10Mbps/100Mbps veri iletim hızına sahip bir katman 2 endüstriyel sınıf Ethernet anahtarı ile donatılmalı ve Ethernet IEEE 802.3 ve IEEE 802.3 U'nun düzenlemelerine uymalıdır.

Sistem ekipmanı

Merkezi ekipman

Merkez iş istasyonları, sunucular, ağ anahtarları vb.

Geleneksel Güvenlik Kontrol Noktası Ekipmanları

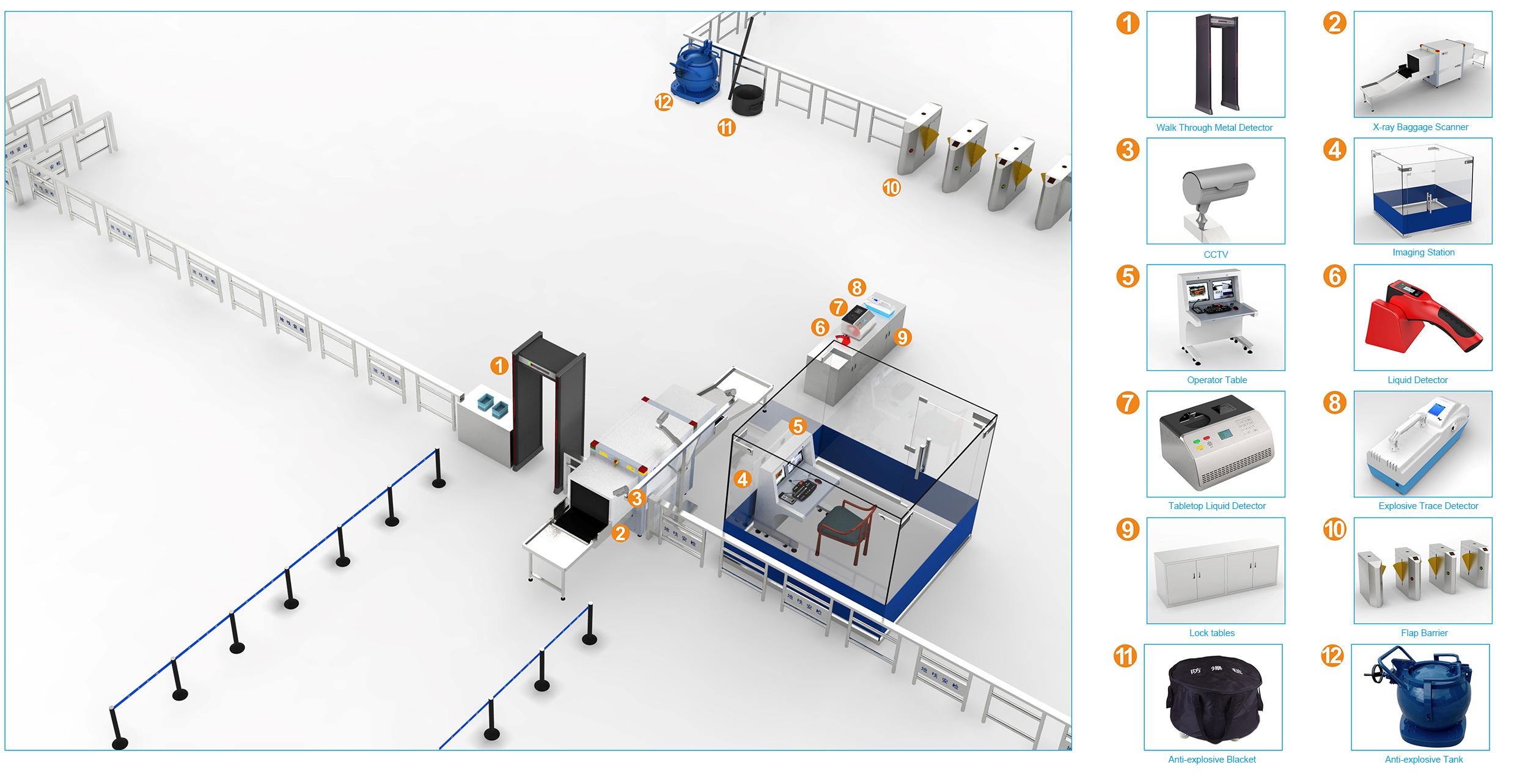

Güvenlik kontrol noktaları şunları içerir: çift kaynaklı çift görüntüleme kanalı X-ışını güvenlik denetim ekipmanı, ekran terminali, akıllı tehlikeli kaçaklık muayene enstrümanı, masaüstü sıvı muayene enstrümanı, tehlikeli ürünler depolama tankı, patlama korumalı battaniye, el tipi metal dedektörü, yardımcı ekipman, işaretler ve kimlik ve diğer ekipman.

Ethernet anahtarı

Merkezde, esas olarak iş istasyonlarını, sunucuları ve diğer ekipmanları birbirine bağlayan bir anahtar kurulur.

Her güvenlik denetim alanı, çoğunlukla çift kaynaklı çift görüntüleme kanalı X-ışını güvenlik denetim ekipmanı, akıllı tehlikeli kaçaklık muayene enstrümanı, masaüstü sıvı denetim cihazı, IP kamera ve diğer ekipman.

HD kamera

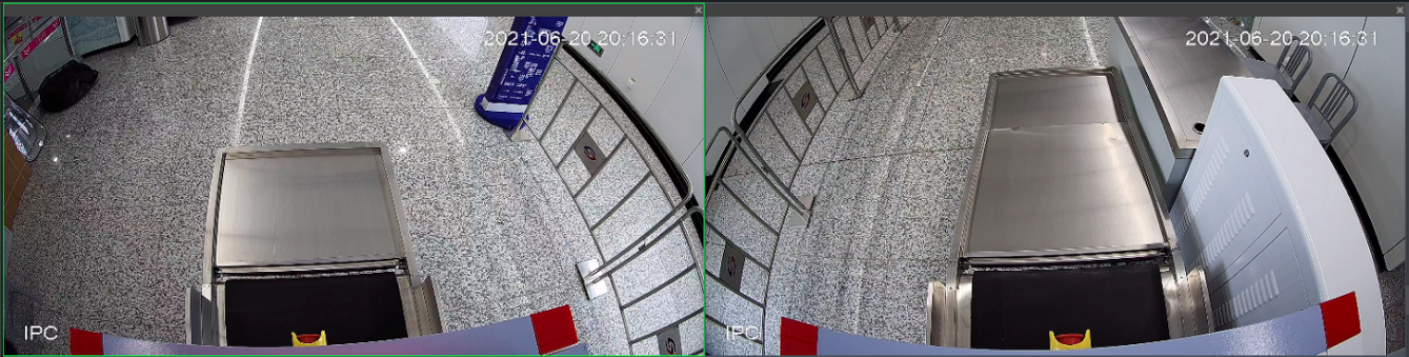

Güvenlik kontrol noktası, çanta girişinde iki kamera ve çantalarını koyduklarında ve aldıklarında yolcuları kaydetmek için kullanılan kanal tipi X-ışını muayene ekipmanının çıkışıyla donatılmıştır.

Sistem, kameranın video bilgilerini saklamak için güvenlik kontrol noktasında bir video depolama cihazı dağıtır ve video depolama süresi 90 günden az değildir.

Kameraların tümü ağ kameralarıdır ve kameralar ve video depolama cihazları 10/100m Ethernet arayüzü boyunca güvenlik kontrol noktası anahtarına bağlanır.

Sesli Prompter ve Mini Stereo

Pingba, güvenlik kontrol noktasında erken bir uyarı veya ekipman arızası konusunda merkez operatörünü uyarmak için merkezdeki harici bir hoparlörle donatılmıştır.

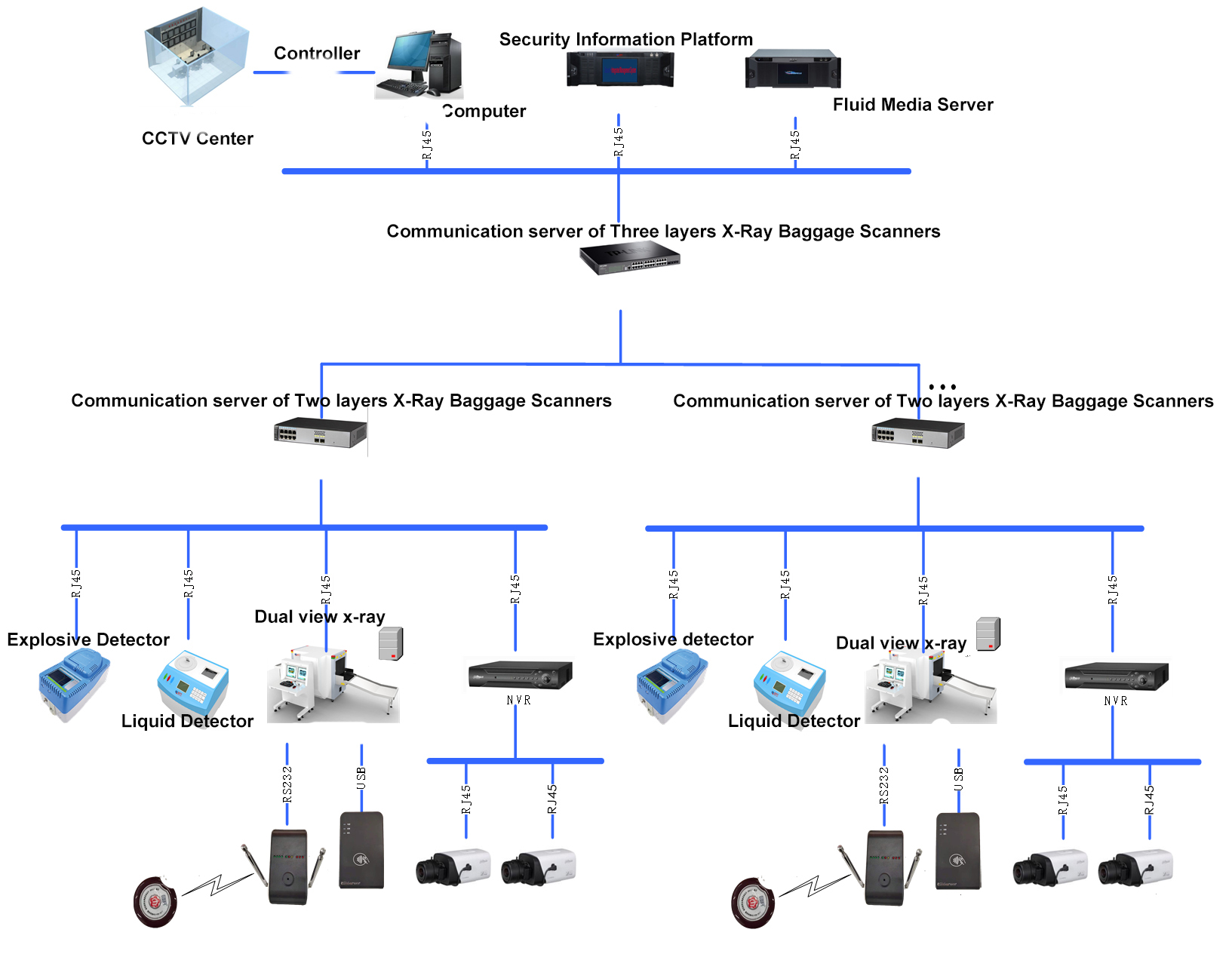

Güvenlik Sistemi Kompozisyon Diyagramı

Ekipmanın dağıtılması esas olarak iki seviyeye ayrılmıştır: aşağıdaki şekilde gösterildiği gibi güvenlik kontrol noktaları ve hat düzeyinde merkezler:

İstasyon güvenlik kontrol noktasındaki güvenlik denetim makinesi, güvenlik denetim makinesinin bilgilerini, akıllı tehlikeli kaçak denetim cihazını ve sıvı denetim cihazını toplayan ve platform sunucusuna iten bir yakınsama iş istasyonu olarak kullanılır. Güvenlik kontrol noktası tarafından yüklenen bilgileri aldıktan sonra, Güvenlik Kontrol Sonuç Platformunun sunucusu, güvenlik kontrol noktasında acil durum krizi olayını hızlı bir şekilde elde etmek için kişi paket korelasyonu ve veri alt istatistikleri ve durum izleme gerçekleştirecektir. İşleme için olay yerine polis ve kamu güvenliği ile zamanında bağlayın.

Uyumluluk

Sistemin görüntü yargılama sunucusu, görüntü yargılama iş istasyonu, ambalaj iş istasyonu ve diğer sistemler sürümlerin uyumluluğunu sağlar. Yeni sürüm eski sürümle uyumlu olabilir ve yazılım sistemi farklı sürümlerin donanım cihazlarıyla uyumlu olabilir. Uyumluluk testleri, sistem başlatıldığında veya işlemin stabilitesini sağlamak için sürüm güncellendiğinde gerçekleştirilir.

1. Büyük Ekran Veri Ekranı

Ekran içeriği esas olarak şunları içerir:

1) Gerçek Zamanlı Veri Ekranı (Geçilen Paket Sayısı, Ekipman Durumu, Güvenlik Müfettiş Verileri, Güvenlik Müfettişi Giriş, Ekipman Çevrimiçi, Gerçek Zamanlı Dinamik Yenileme)

2) Alarm bilgileri yenileme (önemli tehlikeli mallar için açılır pencere: rapor süresi, uyarı türü, güvenlik kontrol noktası adı/konumu, güvenlik müfettişi bilgileri, X-ışını resim bilgileri güvenlik denetim makinesi uyardığında görüntülenebilir ve on- site video değiştirme)

3) Genel çalışma durumunun değerlendirilmesi (aşırı paketlenmiş mal sayısı, kaçaklık sayısı, sertifika tutma oranı, kayıp oranı, tespit oranı ve genel istasyon sıralaması)

2. Güvenlik muayenesinin yerinde izlenmesi

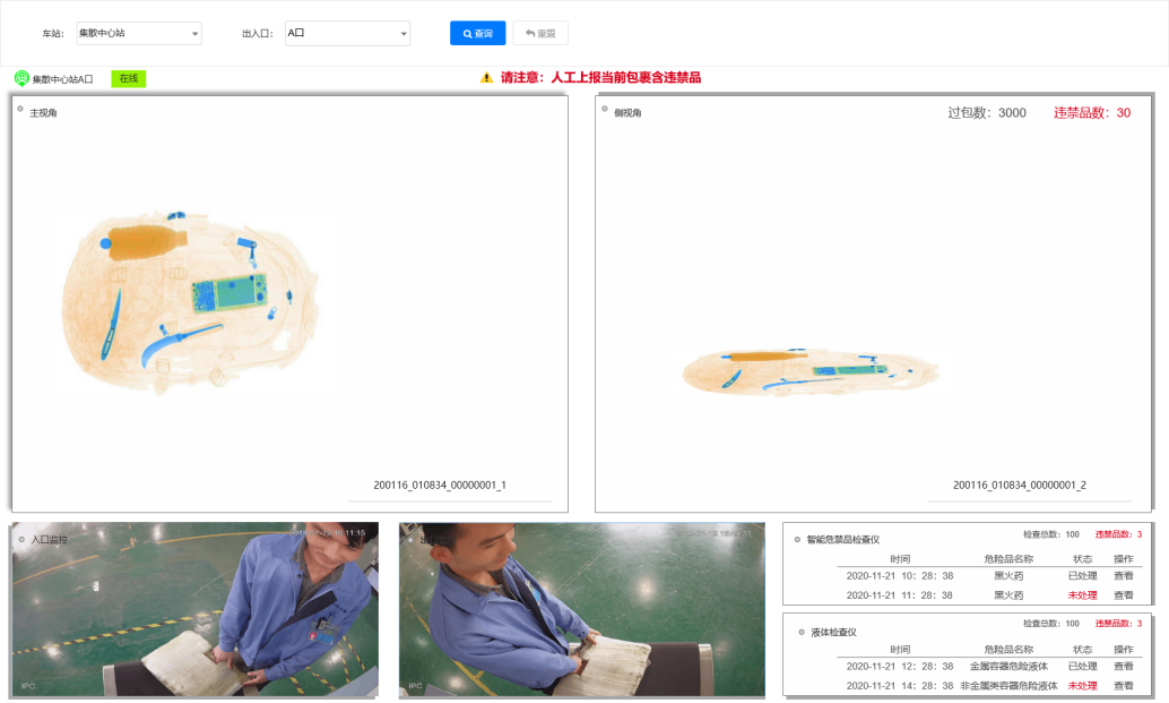

Sistem, güvenlik denetim makinelerinin gerçek zamanlı veri bilgileri, akıllı tehlikeli kaçak denetim araçları, sıvı denetim araçları ve giriş ve çıkış videoları dahil olmak üzere güvenlik denetim noktasında güvenlik denetim bilgilerinin gerçek zamanlı görüntülenmesini ve görüntülenmesini desteklemektedir. Güvenlik denetim makinesinin taranan görüntüsü ve video gözetim görüntüsü aynı arayüzde görüntülenebilir.

Her güvenlik kontrol noktasında X-ışını makinesi tarafından iletilen gerçek zamanlı paket sayısını gerçek zamanlı olarak izleyebilir ve gerçekte X-ışını makinesi tarafından geçirilen paket sayısını gerçek olarak izleyebilir. Zaman ve gerçek zamanlı olarak güncelleyin.

3. Video erişimi

Bir güvenlik denetim anlaşmazlığı durumunda, videoyu izlemek genellikle gerekir ve sistem video görünüm işlevini destekler. Ana işlevler gerçek zamanlı video izleme ve tarihsel video alımı içerir

4. Güvenlik Kontrolü Bilgi Depolama ve Analizi

Sistem, verilerin sonraki incelemesi ve istatistiksel analizi için veritabanındaki tüm güvenlik denetim kayıtlarını saklar. Ana ham veriler aşağıdaki yönleri içerir:

Güvenlik denetim makinesi, her bağlantı noktasındaki aşırı paketlerin sayısını kaydeder;

Güvenlik denetim makinesinden geçen öğelerin kayıtları, röntgen resimleri ve öğelerin verileri, kaçakların izlenmesi ve uyarı vb.;

Kaçak Bertaraf Kayıtları;

Teftiş Akıllı Tehlikeli Kaçak Teftiş Enstrümanları, Sıvı Güvenlik Denetimi Aletleri, vb. Gibi Ekipman Kayıtları

Yukarıdaki bilgilere dayanarak, ilgili istasyonun veya çizginin yolcu akışı sayılabilir ve belirli bir istasyon girişindeki yolcu akışının değişim kuralı analiz edilebilir ve güvenlik denetim personelinin vardiya düzenlemesi için bir temel sağlaması tahmin edilebilir; Kaçakların analizi yoluyla, bir bölgedeki belirli türde kaçak türleri tespit etme olasılığının güvenlik ekipmanı ve personeli yapılandırmayı hedefleyebileceğini bilebiliriz.

Güvenlik Denetimi Kayıt

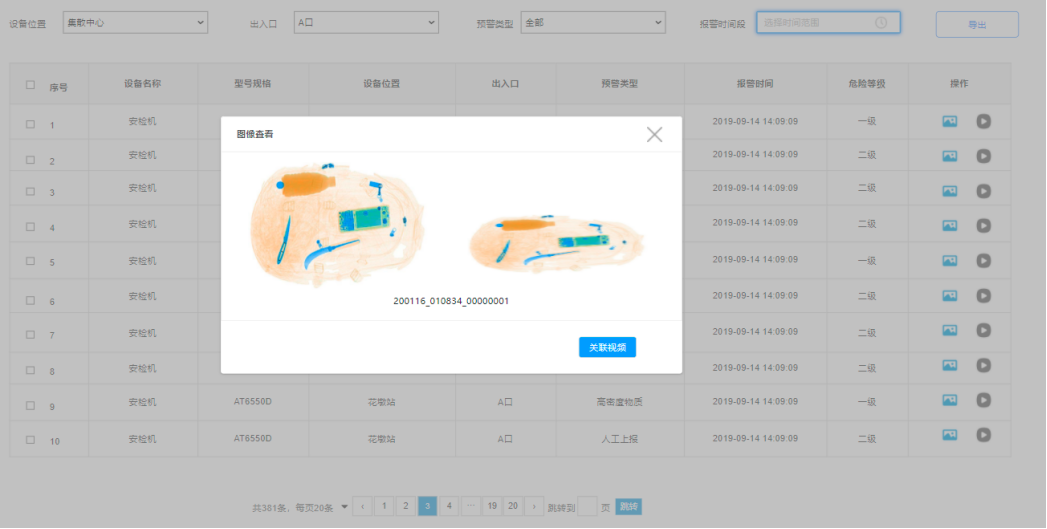

X-ışını bagaj tarayıcı kaydı

 X-ışını makinesi bilgileri, istasyon, giriş ve çıkış, zaman, röntgen resmi, uyarı türü ile bagaj.

Başlangıç ​​Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış ve uyarı türü gibi bilgilere göre arama yapın.

 Güvenlik denetim kaydına karşılık gelen kayıt ayrıntılarını, tarama resimlerini ve kamera videosunu görüntüleyebilirsiniz.

 Güvenlik kayıtları dışa aktarılabilir.

Akıllı patlayıcı ve narkotik iz dedektörünün denetim kaydı

 Sıvı dedektörü algılama kayıtları, istasyonlar, girişler ve çıkışlar, zaman, uyarı türü.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış ve uyarı türü gibi bilgilere göre arama yapın.

 Güvenlik kayıtları dışa aktarılabilir.

Tehlikeli Sıvı İz Dedektörü Kayıtları

 Sıvı dedektörü algılama kayıtları, istasyonlar, girişler ve çıkışlar, zaman, uyarı türü.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış ve uyarı türü gibi bilgilere göre arama yapın.

 Güvenlik kayıtları dışa aktarılabilir.

Tek anahtar alarm kaydı

Station İstasyon, giriş ve çıkış, uyarı türü ve alarm süresi dahil olmak üzere tek anahtar rapor alarm kaydı.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış gibi bilgilere göre aranabilir.

 Tek anahtar alarm kaydı dışa aktarılabilir.

İstatistiksel analiz

Güvenlik Denetimi İstatistikleri X-ışını Tarayıcısı

 Güvenlik kontrol paketlerinin istatistikleri, girişler ve çıkışlar, geçen paket sayısı, kaçak sayısı ve manuel rapor sayısı.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış gibi bilgilere göre aranabilir.

 Güvenlik kontrol paketlerinin istatistiklerini dışa aktarabilir.

Patlayıcı ve Narkotik İz Dedektörü Muayenesi İstatistikleri

 İstasyonlar, girişler ve çıkışlar, aşırı paket sayısı, kaçak sayısı, tespit edilen patlayıcı sayısı, tespit edilen kimyasal savaş ajanlarının sayısı, endüstriyel zehirli gaz sayısı ve sayısı dahil olmak üzere akıllı kaçak denetim istatistikleri radyoaktif maddeler.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış gibi bilgilere göre aranabilir.

 Akıllı kaçak denetim istatistiklerini ihraç edebilir.

Tehlikeli Sıvı İz Dedektörü İstatistikleri

 Sıvı denetim istatistikleri, istasyonlar, girişler ve çıkışlar, aşırı paketlenmiş malların sayısı, kaçaklık sayısı, metal kaplardaki sıvı kaçak sayısı ve sıvı kaçakta metalik olmayan kapların sayısı.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış gibi bilgilere göre aranabilir.

 Sıvı denetim istatistikleri ihraç edilebilir.

Tek anahtarlı alarm istatistikleri

 İstasyonlar, girişler ve çıkışlar ve tek anahtar alarm süreleri dahil olmak üzere bir tuş alarm istatistikleri.

 Başlangıç ​​zamanı, bitiş zamanı, istasyon, giriş ve çıkış gibi bilgilere göre aranabilir.

 Tek anahtar alarm istatistikleri dışa aktarılabilir.

-------------------------------------------------- -------------------------------

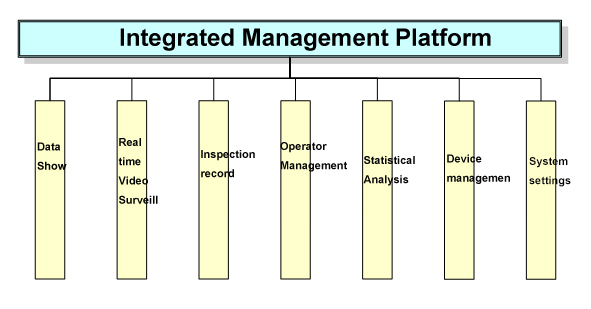

Daha fazla işlev:

5. Güvenlik Müfettişleri Yönetimi

6. Güvenlik denetim personelinin değerlendirilmesi ve analizi

7. Genel operasyonların analizi

8. Güvenlik denetim ekipmanı yönetimi

9. Sistem ayarı

10. Diğer sistem arayüzleriyle bağlantı kurma

11. Acil müdahale ve ortak komuta
